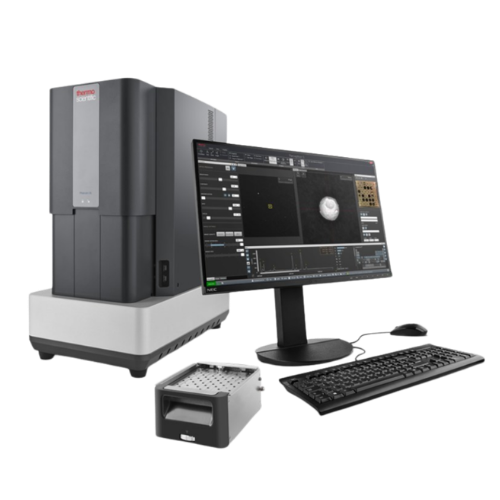

Mikroskop elektronowy ParticleX Steel – ThermoFisher Scientific

Dzięki znajomości parametrów procesu wytwarzania półproduktu stalowego, można kontrolować i ograniczać niepożądane wtrącenia w materiale. Prawidłowe obrazowe i chemiczne monitorowanie jakości materiału wymaga solidnego, odpornego i wydajnego rozwiązania dedykowanego dla przemysłu.

Steel jest niezależnym dedykowanym interfejsem działającym z wykorzystaniem mikroskopu PhenomXL, pozwalającym na analizę wtrąceń metalicznych i niemetalicznych, kontrastujących w skali szarości na tle materiału macierzystego. Obecność analizatora EDS dostarcza nam informacji o pierwiastkowym składzie zanieczyszczeń, dzięki spersonalizowanym algorytmom interfejs Particle X jest w stanie zliczyć, zmierzyć, sklasyfikować oraz automatycznie zanalizować i wygenerować raport zawierający wszystkie znalezione wtrącenia w materiale. Pliki morfologiczne oraz klasyfikacyjne pozwalają na korzystanie z możliwości edycji lub zadania parametrów poszukiwanych obiektów. Wyniki skanowania można otworzyć ponownie w dowolnym czasie oraz przeliczyć je względem danych zebranych podczas analizy.

Moduł do generowania raportów posiada możliwość edycji tabel, wykresów, histogramów, wykresów tróskładnikowych, rozkładu i gęstości wtrąceń w danym okienku pomiarowym. Wszystko aby szybko i z wysoką powtarzalnością zwizualizować jakość materiału, już w trakcie produkcji. Dodatkowo po wykonanym skanie możemy każdy znaleziony obiekt, wybrany z tabeli w module inspekcji.

Steel poszukuje wtrącenia w stali uspokojonych Si, Al, traktowanych Ca. Wtrącenia tlenkowe, siarkowe, metaliczne, oraz organiczne w zakresie pierwiastkowym od C do U.

Imaging:

– Tryb obrazowania:

• Optyczny: Powiększenie: 3–16x
• Elektronowy: Powiększenie:160–200,000x

– Oświetlenie:

• Optyczne: Pole jasne/ pole ciemne
• Elektronowe: Źródło elektronowe CeB6 o długim czasie życia (CeB₆)
  Wiele prądów wiązki

– Napięcia przyspieszające: Domyślnie: 5 kV, 10 kV and 15 kV

• Tryb zaawansowany: regulowany zakres od 4,8 kV do 20,5 kV, tryb obrazowania i analizy

– Poziomy próżni: Niska 60 Pa -> Średnia 10 Pa -> Wysoka 0,1 Pa

– Rozdzielczość: <10nm

Detektory:

– W standardzie: BSE – Backscattered electron detector

– Opcjonalnie: SE – Detektor elektronów wtórnych, Everhart Thornley

– Detekcja zdjęć cyfrowych

• Optyka: Światło optyczne – wysokorozdzielcza kamera kolorowa nawigacyjna, jedno zdjęcie
• Źródło elektronów: Wysokoczuły detektor elektronów wstecznie rozproszonych (tryb kontrastowy chemiczny i tryb topografii)
• Formaty zapisu zdjęcia: JPEG, TIFF, PNG
• Rozdzielczość zdjęć: 960 x 600, 1920 x 1200, 3840 x 2400 and 7680 x 4800 pixels
• Przechowywanie danych: USB 2.0 dysk przenośny/sieciowo na komputerze
• Stolik na próbki: zmotoryzowany przesuw w osiach X i Y

EDS:

• Typ detektora: Silicon Drift Detector (SDD)
  Chłodzony termoelektrycznie (LN₂ free)
• Aktywna powierzchnia detektora: 25 mm²
• Typ okienka: Ultracienki azotek krzemu (Si₃N₄) możliwiająca wykrywanie pierwiastków od B do Am
• Rozdzielczość: Mn Kα ≤132 eV
• Możliwości okienka: Wielokanałowy analizator z 2048 kanałami przy energii 10 eV na każdy kanał
• Maksymalna szybkość zliczania na wejściu: 300 000 zliczeń/s
• Integracja hardware: Pełna

– Mapowanie pierwiastkowe:

• Selekcja: 10 ręcznie ustawionych map wraz z obrazem z BSE lub obrazem z miksu BSE+SE

– Obraz z detektora BSE, obraz z miksu BSE+SE:

• Wybrany obszar: Prostokątna, dowolny rozmiar
• Rozdzielczość mapowania pierwiastkowego: 16 x 16 px – 1024 x 1024 px
• Czas ekspozycji pixela: 1 – 250 ms

– Skan liniowy:

• Rozdzielczość skanu liniowego: 16 – 512 px
• Czas ekspozycji punktu: 50 – 250 ms
• Maksymalna liczba linii: 12
• Oprogramowanie:

  – Zintegrowane w interfejsie użytkownika Phenom
  – Zintegrowane sterowanie kolumną i stołem
  – Auto-detekcja pierwiastków po pierwszej sekundzie analizy
  – Iteracyjne usuwanie nakładających się pików
  – Parametr niepewności pomiarowej
  – Funkcje raportu: CSV, JPG, TIFF, ELID, EMSA

• Raport: .doc format

System:

– Dimensions & weight:

• Jednostka główna: 316(w) x 587(d) x 625(h) mm, 75 kg
• Pompa próżniowa: 145(w) x 220(d) x 213(h) mm, 4,5 kg
• Zasilacz: 260(w) x 260(d) x 85(h) mm, 4,5kg
• Monitor (24”): 531(w) x 180(d) x 511(h) mm, 5,6kg
• Stacja robocza: Komputer z dyskiem SSD
  93(w) x 293(d) x 290(h) mm, 5,6 kg
• Rozmiar stolika: Max. 100 mm x 100 mm (do 36x stoliczków aluminiowych ⌀12 mm)
  Max. 40 mm wysokości (opcjonalnie do 65 mm)
• Obszar roboczy: 100 mm x 100 mm
• Czas obrazowania od włożenia stoliczka do komory:
  Tryb kamery <5 s
  Tryb SEM <60 s

Wymagania:

– Parametry środowiska/ stacja robocza

• Temperatura: 15°C ~ 30°C (59°F ~ 86°F)
• Wilgotność: 20% – 80%
• Zasilanie: Jedna faza, prąd zmienny 100–240 W, 50/60 Hz, 163 W średnia, 348 W max
• Rekomendowana wielkość stołu: 150 x 75 cm, nośność 150 kg
• Specyfikacja stacji roboczej:

  – HP-PC Tower PC
  – CPU Intel Xeon E5-1620
  – RAM 16 GB
  – SSD 2 x 1TB
  – Klawiatura i myszka USB
  – Microsoft Windows® 10 Enterprise Edition (64-bit)
