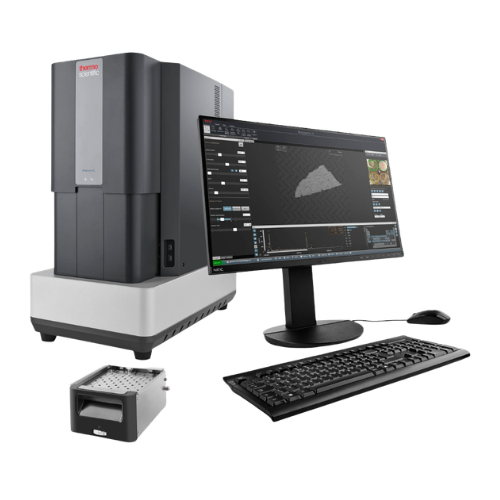

Mikroskop elektronowy ParticleX TC – ThermoFisher Scientific

Particle X jest niezależnym dedykowanym interfejsem działającym z wykorzystaniem mikroskopu PhenomXL pozwalającym na badanie czystości technicznej pod kątem norm ISO 16232 i VDA19

Particle X dzięki połączeniu możliwości mikroskopu Phenom XL oraz dedykowanej stacji roboczej jest w stanie w szybki i precyzyjny sposób zbadać cząstki wyekstrahowane z elementów produkowanych w przemyśle automotive. Rozmiar badanych cząstek wacha się od 500nm do 3mm co daje ogromne pole do działania pod kątem badania zanieczyszczeń i eliminacji ich w procesie produkcji, transportu lub pakowania zapewniając jak najlepsze parametry czystości technicznej. Wyekstrahowane cząstki badane są na ustandaryzowanych filtrach 47mm, 25mm lub innych stosowanych w analizie czystości technicznej.

Obecność analizatora EDS dostarcza nam informacji o pierwiastkowym składzie zanieczyszczeń, dzięki spersonalizowanym algorytmom interfejs Particle X jest w stanie skategoryzować znalezione cząstki od odpowiednich grup materiałów np. stopy metali, ceramika, tlenki metali jak i również konkretne stopy mogące pochodzić od różnych źródeł zanieczyszczeń – maszyny frezującej lub wycinającej dany element, obrabiarki lub stop metalu pochodzącego z czyszczonego detalu. Jest to nieoceniona pomoc w analizie źródeł zanieczyszczeń i ich szybkiej eliminacji z każdego procesu produkcyjnego.

Interfejs Particle X po wykonaniu badań czystości posiada możliwość generowania raportów zgodnych z normami ISO 16232 oraz VDA19. W zależności od wymagań klienta raporty mogą być edytowane i dopasowane konkretnie pod wymagania klienta.

Imaging:

– Tryb obrazowania:

• Optyczny: Powiększenie: 3–16x
• Elektronowy: Powiększenie:160–200,000x

–  Oświetlenie:

• Optyczne: Pole jasne/ pole ciemne
• Elektronowe: Źródło elektronowe CeB6 o długim czasie życia (CeB₆)
  Wiele prądów wiązki

–  Napięcia przyspieszające:

• Domyślnie: 5 kV, 10 kV and 15 kV
• Tryb zaawansowany: regulowany zakres od 4,8 kV do 20,5 kV, tryb obrazowania i analizy

–  Poziomy próżni: Niska 60 Pa -> Średnia 10 Pa -> Wysoka 0,1 Pa

– Rozdzielczość: <10nm

Detektory:

– W standardzie: BSE – Backscattered electron detector

–  Opcjonalnie: SE – Detektor elektronów wtórnych, Everhart Thornley

–  Detekcja zdjęć cyfrowych

• Optyka: Światło optyczne – wysokorozdzielcza kamera kolorowa nawigacyjna, jedno zdjęcie
• Źródło elektronów: Wysokoczuły detektor elektronów wstecznie rozproszonych (tryb kontrastowy chemiczny i tryb topografii)
• Formaty zapisu zdjęcia: JPEG, TIFF, PNG
• Rozdzielczość zdjęć: 960 x 600, 1920 x 1200, 3840 x 2400 and 7680 x 4800 pixels
• Przechowywanie danych: USB 2.0 dysk przenośny/sieciowo na komputerze
• Stolik na próbki: zmotoryzowany przesuw w osiach X i Y

EDS:

–  Typ detektora: Silicon Drift Detector (SDD)

Chłodzony termoelektrycznie (LN₂ free)

–  Aktywna powierzchnia detektora: 25 mm²

– Typ okienka: Ultracienki azotek krzemu (Si₃N₄) możliwiająca wykrywanie pierwiastków od B do Am

–  Rozdzielczość: Mn Kα ≤132 eV

–  Możliwości okienka: Wielokanałowy analizator z 2048 kanałami przy energii 10 eV na każdy kanał

–  Maksymalna szybkość zliczania na wejściu: 300 000 zliczeń/s

–  Integracja hardware: Pełna

Mapowanie pierwiastkowe:

–  Selekcja: 10 ręcznie ustawionych map wraz z obrazem z BSE lub obrazem z miksu BSE+SE

Obraz z detektora BSE, obraz z miksu BSE+SE:

– Wybrany obszar: Prostokątna, dowolny rozmiar

– Rozdzielczość mapowania pierwiastkowego: 16 x 16 px – 1024 x 1024 px

– Czas ekspozycji pixela: 1 – 250 ms

Skan liniowy:

– Rozdzielczość skanu liniowego: 16 – 512 px

– Czas ekspozycji punktu: 50 – 250 ms

– Maksymalna liczba linii: 12

Oprogramowanie:

• Zintegrowane w interfejsie użytkownika Phenom
• Zintegrowane sterowanie kolumną i stołem
• Auto-detekcja pierwiastków po pierwszej sekundzie analizy
• Iteracyjne usuwanie nakładających się pików
• Parametr niepewności pomiarowej
• Funkcje raportu: CSV, JPG, TIFF, ELID, EMSA

Raport: .doc format

System:

– Dimensions & weight:

• Jednostka główna: 316(w) x 587(d) x 625(h) mm, 75 kg
• Pompa próżniowa: 145(w) x 220(d) x 213(h) mm, 4,5 kg
• Zasilacz: 260(w) x 260(d) x 85(h) mm, 4,5kg
• Monitor (24”): 531(w) x 180(d) x 511(h) mm, 5,6kg
• Stacja robocza: Komputer z dyskiem SSD
  93(w) x 293(d) x 290(h) mm, 5,6 kg
• Rozmiar stolika: Max. 100 mm x 100 mm (do 36x stoliczków aluminiowych ⌀12 mm)
  Max. 40 mm wysokości (opcjonalnie do 65 mm)
• Obszar roboczy: 100 mm x 100 mm
• Czas obrazowania od włożenia stoliczka do komory:
  Tryb kamery <5 s
  Tryb SEM <60 s

Wymagania:

– Parametry środowiska/ stacja robocza

• Temperatura: 15°C ~ 30°C (59°F ~ 86°F)
• Wilgotność: 20% – 80%
• Zasilanie: Jedna faza, prąd zmienny 100–240 W, 50/60 Hz, 163 W średnia, 348 W max
• Rekomendowana wielkość stołu: 150 x 75 cm, nośność 150 kg
• Specyfikacja stacji roboczej:
  HP-PC Tower PC
  CPU Intel Xeon E5-1620
  RAM 16 GB
  SSD 2 x 1TB
  Klawiatura i myszka USB
  Microsoft Windows® 10 Enterprise Edition (64-bit)

Po więcej szczegółów zapraszamy na stronę PIK Instruments.
