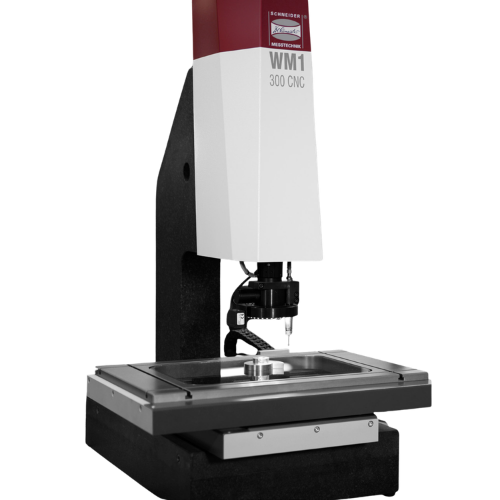

Mikroskopy pomiarowe Dr. Schneider serii WM1

Mikroskopy pomiarowe serii WM1

Precyzja, elastyczność i technologia przyszłości – wszystko w jednym urządzeniu

Niezawodne rozwiązanie do pomiarów optycznych i multisensorowych

Seria mikroskopów pomiarowych WM1 firmy Dr. Heinrich Schneider Messtechnik to perfekcyjne połączenie najwyższej precyzji, nowoczesnej technologii oraz uniwersalności zastosowania. Przeznaczone zarówno do pracy w pomieszczeniach pomiarowych, jak i bezpośrednio na hali produkcyjnej, mikroskopy WM1 sprawdzają się w każdym środowisku przemysłowym – od dużych przedsiębiorstw po małe warsztaty.

Seria WM1 została zaprojektowana z myślą o indywidualnych potrzebach użytkownika – dostępna jest w wielu wariantach rozmiarowych i konfiguracyjnych, z opcjonalnym wyposażeniem oraz korzystnym stosunkiem ceny do wydajności.

Kluczowe cechy i zalety

• Stabilność i dokładność dzięki granitowej podstawie

Podstawa wykonana z granitu o bardzo niskim współczynniku rozszerzalności cieplnej zapewnia stabilne i powtarzalne wyniki pomiarowe, niezależnie od warunków otoczenia.

• Precyzyjne stoły pomiarowe – CNC lub manualne

Możliwość wyboru wersji manualnej lub w pełni automatycznej CNC w trzech osiach zależnie od wymaganej przepustowości. Możliwość rozbudowy systemu do pracy w trybie multisensorowym 2.5D.

• Nowoczesna kamera i większe pole widzenia

Wysokiej rozdzielczości matrycowa kamera czarno-biała (6,4 MPix) oferuje aż 9-krotnie większe pole widzenia, co znacząco skraca czas pomiaru i zapewnia doskonałą detekcję krawędzi.

• Oprogramowanie SAPHIR – inteligentna analiza

Zaawansowane oprogramowanie SAPHIR lub jego intuicyjna wersja SAPHIR smart umożliwia szybkie i precyzyjne analizy danych pomiarowych.

Niezrównana jakość optyki – klucz do dokładnych wyników

Seria WM1 korzysta wyłącznie z obiektywów telecentrycznych, które eliminują zniekształcenia perspektywy, oferując rzeczywisty obraz mierzonych obiektów. W połączeniu z odpowiednio dobranym oświetleniem LED – w tym pierścieniowym, segmentowym i współosiowym – urządzenie umożliwia perfekcyjne dopasowanie parametrów optycznych do każdego typu detalu.

Pomiar w świetle przechodzącym i odbitym

Dzięki wszechstronnym opcjom oświetlenia, mikroskopy WM1 umożliwiają zarówno pomiary konturów przezroczystych detali w świetle przechodzącym, jak i analizę powierzchni w świetle odbitym – w tym nawet struktury powierzchni, fazy i krawędzie otworów.

Moduły opcjonalne – jeszcze więcej możliwości

Seria WM1 może zostać rozbudowana o:

• Zmotoryzowany obiektyw z zoomem (do 8 poziomów powiększenia)
• Sonda dotykowa TP200 do pomiaru cech w osiach X, Y, Z, również na różnych poziomach
• Laser triangulacyjny do szybkiego i bezdotykowego pomiaru wysokości i konturu

Dzięki swobodnej kombinacji tych sensorów WM1 zamienia się w wielozadaniowy mikroskop multisensorowy o najwyższej funkcjonalności.

Gotowość na automatyzację i przyszłość

WM1 jest w pełni przystosowany do integracji z robotami i cobotami, co umożliwia pełną automatyzację procesu pomiarowego – od załadunku, przez analizę, aż po sortowanie elementów. To idealne rozwiązanie dla firm dążących do optymalizacji procesów, redukcji błędów i zwiększenia wydajności.

WM1 G – rozwiązania dla dużych detali

Dla klientów potrzebujących pomiaru dużych komponentów, dostępna jest wersja WM1 G z zakresem pomiarowym do 700 × 1 500 × 200 mm. Urządzenia tej serii charakteryzują się kompaktową konstrukcją bramową, co minimalizuje zapotrzebowanie na przestrzeń przy zachowaniu najwyższej precyzji.

Opcja tzw. „stitchingu” umożliwia szybkie składanie obrazu z wielu segmentów w jeden obraz referencyjny – idealne rozwiązanie dla dużych komponentów i złożonych powierzchni.

Dlaczego warto wybrać serię WM1?

• Wszechstronność zastosowań – od mikrodetali po duże komponenty
• Najwyższa precyzja pomiarowa dzięki zaawansowanej optyce i elektronice
• Możliwość rozbudowy i personalizacji
• Przyjazny interfejs użytkownika i szybka nauka obsługi
• Gotowość do integracji z systemami automatyki i robotyki

Po więcej szczegółów zapraszamy na stronę PIK Instruments.
