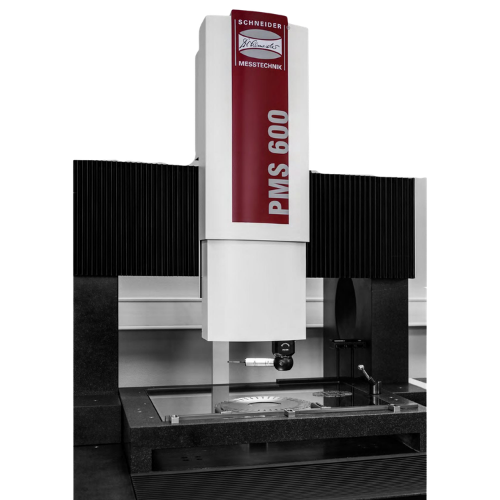

Seria PMS – Trójwymiarowa precyzja bez kompromisów Dr. Schneider

Współrzędnościowe maszyny pomiarowe 3D typu mostowego – multisensoryczna kontrola najwyższej klasy

Seria PMS firmy Dr. Heinrich Schneider Messtechnik to zaawansowane maszyny do pomiarów 3D, zaprojektowane z myślą o najwyższej precyzji, niezrównanej wszechstronności oraz pełnej zgodności z wymaganiami przemysłów o krytycznym znaczeniu – m.in. motoryzacyjnego, lotniczego, medycznego i stomatologicznego.

Dzięki modułowej budowie, systemowi wielosensorowemu i integracji z oprogramowaniem SAPHIR, maszyny PMS są gotowe na każde wyzwanie – dziś i w przyszłości.

Najwyższa dokładność i powtarzalność

• Granitowa, sztywna konstrukcja zapewnia stabilność, odporność na odkształcenia i izolację od drgań
• Dokładność pozycjonowania do 0,0005 mm, rozdzielczość 0,0001 mm
• Wersje PMS LL z prowadnicami powietrznymi – bezkontaktowy ruch osi, bez tarcia i wpływu czynników mechanicznych

Multisensorowa technologia 3D – w jednym systemie

Maszyny PMS obsługują zarówno pomiary optyczne, dotykowe i bezkontaktowe:

• Kamera czarno-biała 5 MP – doskonała detekcja krawędzi w świetle przechodzącym i odbitym
• Zmotoryzowany obiektyw z zoomem (8 poziomów) – z oświetleniem współosiowym do obserwacji w świetle odbitym
• Sonda dotykowa TP200 – pomiar cech w trzech osiach
• Sonda skanująca SP25 – pomiar form swobodnych i gwintów z gęstością punktów nieosiągalną dla innych metod
• Sensor światła białego (chromatyczno-konfokalny) – idealny do pomiaru szkła, luster i mikrozarysowań
• Laser triangulacyjny – szybki, precyzyjny i bezkontaktowy pomiar konturów i wysokości

Elastyczna konstrukcja mostowa i duże zakresy pomiarowe

Dzięki przemyślanej konstrukcji typu „most” z konstrukcją granitową, maszyny PMS zapewniają dużą przestrzeń roboczą przy jednoczesnej oszczędności miejsca:

Warianty LL (Low Load) umożliwiają osiągnięcie dokładności rzędu 0,9 + L/600 µm (optycznie), dzięki zastosowaniu łożysk powietrznych we wszystkich osiach.

Pełna automatyzacja i inteligentne zarządzanie pomiarem

• Oprogramowanie SAPHIR 3D – jeden interfejs do obsługi wszystkich sensorów i metod pomiarowych
• Automatyczne uruchamianie pomiaru, analiza oraz raportowanie wyników
• Obsługa sond obrotowych z głowicą PH10 – pomiar powierzchni skośnych i trudno dostępnych bez zmiany próbnika
• W pełni zautomatyzowana wymiana głowic – również w trakcie programu

Pomiar elementów obrotowych i złożonych form

• Oś obrotowa z pełną integracją matematyczną – idealna do wałów, wirników, krawędzi tnących
• Kompensacja bicia – eliminuje wpływ niedoskonałości mocowania
• Obrazowanie 3D z analizą względem wielu elementów odniesienia

Akcesoria i dostosowanie do indywidualnych potrzeb

• Uchwyty magnetyczne, kątowniki, imadła
• Płyty do pomiaru cienkich folii bez deformacji
• Stacje robocze w wersji stojącej lub biurkowej
• Integracja z robotami przemysłowymi
• W pełni automatyczne jednostki pomiarowe

Gotowe na zmiany i rozwój Twojej firmy

• Wszystkie komponenty mogą być modernizowane i wymieniane bez ingerencji w całą maszynę
• Możliwość późniejszej rozbudowy o dodatkowe sensory lub automatyzację
• Inżynierowie Schneider zapewniają wsparcie przy projektach niestandardowych i adaptacji maszyny do potrzeb klienta

Dlaczego warto wybrać PMS?

• Najwyższa precyzja pomiaru optycznego i dotykowego
• Obsługa detali o różnej geometrii – od elementów przezroczystych po swobodne formy 3D
• Integracja wszystkich sensorów w jednym oprogramowaniu
• Automatyzacja, elastyczność, gotowość do rozbudowy
• Niezrównana jakość wykonania i komponentów

Po więcej szczegółów zapraszamy na stronę PIK Instruments.
