Seria PP-MP – Klasyczne pomiary optyczne w nowoczesnym wydaniu Dr. Schneider
Seria PP-MP – Klasyczne pomiary optyczne w nowoczesnym wydaniu
Projektory pomiarowe do szybkiej kontroli 2D – pionowe i poziome rozwiązania

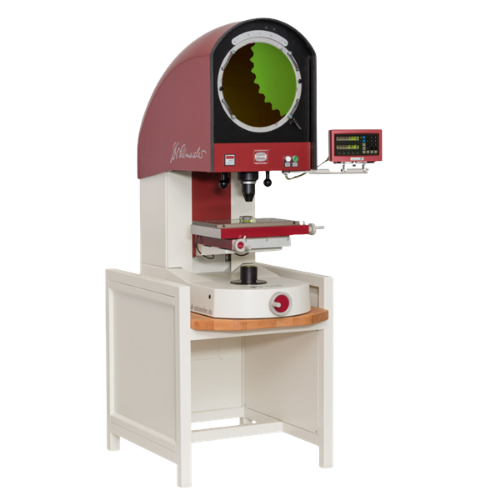

Seria PP-MP firmy Dr. Heinrich Schneider Messtechnik obejmuje wszechstronne projektory profili i maszyny pomiarowe 2D, które łączą sprawdzoną technologię optyczną z nowoczesnymi rozwiązaniami cyfrowymi. Dostępne w wersjach stołowych i wolnostojących, urządzenia te oferują szybkie, bezkontaktowe pomiary geometrii detali – od uszczelek po precyzyjne części toczone i narzędzia.
Idealne zarówno do warsztatów produkcyjnych, jak i laboratoriów metrologicznych.
Pewność pomiaru dzięki ostremu obrazowi i stabilnej konstrukcji
- Duże ekrany projekcyjne (300–1000 mm) z siatką pomiarową (graticule)
- Ruchomy stół pomiarowy z precyzyjnym napędem w osiach X/Y
- Stabilna rama stalowo-granitowa – odporna na odkształcenia i warunki otoczenia
- Wysoka ostrość konturów – gwarantuje dokładność nawet przy najmniejszych detalach
Pomiar poziomy i pionowy – zależnie od kształtu detalu
Dzięki różnym konfiguracjom optycznym, użytkownik może dobrać odpowiedni kierunek pomiaru:
- Poziome projektory pomiarowe (MH) – idealne dla wałków, tulei, narzędzi, elementów toczonych
- Pionowe projektory pomiarowe (MV) – do pomiaru profili, tłoczników, tworzyw sztucznych i elementów płaskich
Intuicyjna obsługa i szybka analiza danych
Urządzenia dostępne są z różnymi pakietami oprogramowania i wyposażenia:
- Wyświetlacz cyfrowy 2D – podstawowe funkcje pomiarowe
- Oprogramowanie M2 z detektorem krawędzi – szybki i dokładny pomiar konturów
- Oprogramowanie M3 z przetwarzaniem obrazu i dotykowym interfejsem – analiza geometrii z podglądem na ekranie
- Możliwość rozbudowy do 5-osiowych maszyn CNC
Duży wybór powiększeń i optyki telecentrycznej
Projektory wyposażone są w telecentryczne obiektywy o powiększeniach od 5× do 100×, z możliwością szybkiej zmiany:
- Obiektywy na obrotowej wieżyczce – szybki dostęp do różnych powiększeń
- Opcjonalne oświetlenie LED padające i przechodzące – regulowane, idealne dla różnych materiałów
- Zintegrowana kamera CCD – do cyfrowej analizy konturów w czasie rzeczywistym
Modułowość i szeroki wybór modeli
|
Model |
Kierunek optyczny | Zakres pomiarowy (X × Y) | Średnica ekranu | Oprogramowanie | Nośność |
| PV 300 / MV 360 | pionowy | 200 × 100 mm | 300 / 360 mm | M2 / M3 / wyświetlacz | do 20 kg |
| PV 600 / MV 600 | pionowy | 250 × 125 mm (opcje: do 500 × 200) | 600 mm | M2 / M3 / sensor | do 20 kg |
| MH 360 | poziomy | 250 × 150 mm | 360 mm | M2 / M3 / sensor | do 50 kg |
| ST 600–1000 H/V | poziomy / pionowy | do 750 × 300 mm | do 1000 mm | M3 / SAPHIR | do 200 kg |
Rozszerzenia i akcesoria – precyzyjny pomiar, maksymalna ergonomia
- Stoliki obrotowe i uchwyty precyzyjne (SK40 / SK50)
- Imadła, szczęki z podziałką kątową, wskaźniki współosiowości
- System zaciemniający – eliminujący światło zewnętrzne
- Sterowanie CNC osi XY/rotacyjnej – automatyczne programy pomiarowe
Pomiar z kamerą, ekranem i projekcją – razem lub osobno
- Równoległy obraz na ekranie matowym i na ekranie komputera
- Pomiar detali przez obserwację, porównanie z szablonem lub pełną analizę cyfrową
- Zapis wyników jako raport tabelaryczny i graficzny
Dlaczego warto wybrać serię PP-MP?
- Sprawdzona technologia optyczna Schneider – jakość „SIMPLY PRECISE”
- Precyzja pomiaru konturów 2D zgodna z normą DIN EN ISO 10360-7
- Dostosowanie do środowisk przemysłowych – odporność na wibracje i warunki świetlne
- Możliwość rozbudowy do maszyny CNC 5-osiowej
- Idealny balans między ceną, funkcjonalnością i trwałością
Po więcej szczegółów zapraszamy na stronę PIK Instruments.
