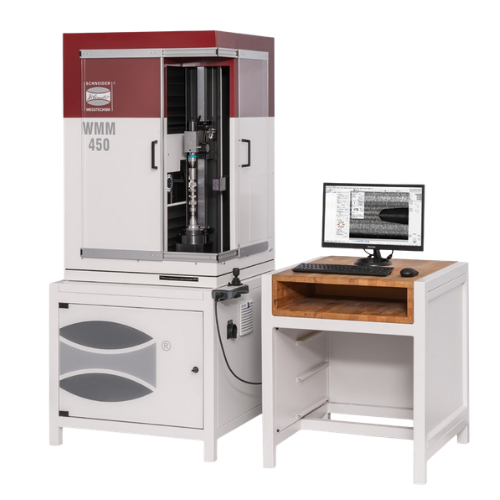

Seria WMM – Wielosensorowe maszyny do pomiaru wałków 3D – Dr. Schneider

Wszechstronny, szybki i precyzyjny pomiar detali obrotowych – z myślą o przyszłości

Seria WMM firmy Dr. Heinrich Schneider Messtechnik to flagowe urządzenia do pełnej, trójwymiarowej analizy wałków i elementów obrotowych. Zaprojektowane jako rozwiązania multisensoryczne, łączą w sobie pomiar optyczny i dotykowy, dynamiczne skanowanie, kompensację bicia oraz pełną integrację z oprogramowaniem SAPHIR 3D.

Niezależnie od tego, czy mierzysz mikrowrzeciona, wały korbowe, frezy czy implanty – WMM zapewnia dokładność, szybkość i pełną zgodność z przemysłowymi normami jakości.

Jedna maszyna – wszystkie funkcje pomiarowe

• Pomiar długości, średnic, kątów, promieni, faz, gwintów, rowków, otworów
• Obsługa detali o długości do 2200 mm i średnicy do 600 mm
• Pomiar w jednym cyklu bez przekładania lub zmiany mocowania

Pełna automatyzacja – szybciej, dokładniej, mądrzej

• Kamera wysokiej rozdzielczości z akwizycją 60 klatek/s – szybkie pomiary nawet podczas rotacji
• Obiektyw telecentryczny – brak zniekształceń, precyzyjna analiza konturów
• Obrót i pomiar w jednym układzie współrzędnych – oś obrotowa w pełni zintegrowana z układem pomiarowym

Kompensacja bicia – precyzja niezależna od mocowania

Wbudowany system kompensacji bicia eliminuje wpływ niewspółosiowości:

• Analiza osiowości z dokładnością mikrometrową
• Dynamiczne dopasowanie układu pomiarowego do ruchu przedmiotu
• Rzetelne wyniki nawet przy trudnych detalach (np. śruby kulowe, krzywki, złożone gwinty)

Pomiar dynamiczny – narzędzia skrawające, wirniki i łopatki

• Skanowanie w ruchu – do 60 zdjęć na sekundę
• Pomiar ostrzy frezów, kół zębatych, turbin i wirników
• Ocena geometrii w odniesieniu do osi, chwytu lub krawędzi własnych

Pomiar dotykowy – szczegóły nieosiągalne optycznie

WMM może być wyposażone w sondy dotykowe:

• TP200 – sonda stykowa o 6 kierunkach działania
• SP25 – sonda skanująca (ciągły pomiar konturów w ruchu)

Idealne do pomiarów:

• Równoległości i współosiowości powierzchni
• Krzywek, gwintów, pinów i użebrowań
• Elementów trudno dostępnych i nieregularnych

Oświetlenie dostosowane do każdego detalu

• Światło przechodzące i padające LED – każda krawędź widoczna w idealnym kontraście
• Segmentowe podświetlenie pierścieniowe (16 segmentów) – elastyczne ustawienia dla każdego materiału
• Optymalizacja obrazu w zależności od koloru, faktury i kąta padania światła

Zakresy pomiarowe – dopasowane do potrzeb produkcji

Dostępne również wersje personalizowane – do 2200 mm długości i 600 mm średnicy.

Kompletny system pomiarowy – z możliwością rozbudowy

• Uchwyty: MK2, MK4, SK40, szczęki pneumatyczne i manualne, podpory
• Automatyczna wymiana sond (rack FCR25 / SCR200)
• Tłumienie wibracji (aktywny system powietrzny)
• Możliwość pełnej integracji z robotami i liniami produkcyjnymi
• Oprogramowanie SAPHIR – analiza 2D i 3D, raporty, programowanie offline, eksport CAD

Dlaczego warto wybrać serię WMM?

• Najbardziej zaawansowane technicznie rozwiązanie do pomiaru wałków
• Pomiar optyczny, dotykowy i skanowanie 3D w jednej maszynie
• Kompensacja bicia i rotacji – bezbłędne wyniki niezależnie od uchwytu
• Szybki, dynamiczny pomiar narzędzi skrawających i geometrii złożonej
• Gotowość do automatyzacji – przyszłościowe rozwiązanie dla kontroli jakości

Po więcej szczegółów zapraszamy na stronę PIK Instruments.
