Seria WMX – Szybki, optyczny pomiar wałków 3D – Dr. Schneider

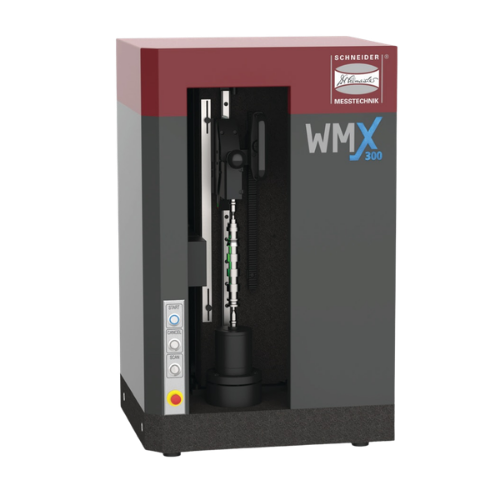

Seria WMX – Maszyny pomiarowe 3D do wałków i komponentów obrotowo-symetrycznych

Niezawodność, precyzja i błyskawiczne wyniki

Seria WMX firmy Dr. Heinrich Schneider Messtechnik to innowacyjne maszyny pomiarowe dedykowane do szybkiej i precyzyjnej analizy wałków oraz komponentów obrotowo-symetrycznych. Dzięki zastosowaniu kamery matrycowej, w pełni zintegrowanej osi obrotowej oraz oprogramowania SAPHIR, seria WMX łączy zalety wysokiej gęstości danych pomiarowych z krótkim czasem cyklu.

Idealna do produkcji seryjnej, kontroli jakości końcowej oraz laboratoriów metrologicznych.

Szybkość i powtarzalność pomiarów 3D

  • Pomiar w kilka sekund – jedna rotacja wałka wystarcza do zebrania tysięcy punktów pomiarowych
  • Kamery matrycowe – umożliwiają skanowanie całych powierzchni wałka bez interpolacji
  • Oś obrotowa zintegrowana z systemem pomiarowym – zapewnia wysoką stabilność i dokładność przy pomiarach obwodowych

Oprogramowanie SAPHIR – inteligentne i certyfikowane

System SAPHIR oferuje:

  • Pomiar i analiza cech 2D oraz 3D z jednego programu
  • Łatwe programowanie krok po kroku – bez potrzeby kodowania
  • Możliwość importu modeli 3D i programowania offline
  • Wbudowane raportowanie – log pomiarowy lub wizualizacja bezpośrednio na obrazie detalu

Dzięki SAPHIR możliwa jest szybka, dokładna i kompleksowa dokumentacja pomiarów.

Bezkonkurencyjna optyka i niezawodna konstrukcja

  • Podstawa z granitu – gwarantuje stabilność termiczną i mechaniczną
  • Oświetlenie telecentryczne LED z podwójnym źródłem światła – zapewnia wysokokontrastowy obraz przy każdym kącie
  • Pole widzenia 37 × 45 mm – doskonała równowaga między rozdzielczością a obszarem roboczym
  • Rozdzielczość pomiarowa 0,0001 mm – idealna do detali o wysokich wymaganiach tolerancyjnych

Konstrukcja WMX zapewnia najwyższą precyzję i stabilność pomiarową nawet w wymagających warunkach produkcyjnych.

Obsługa jednym przyciskiem

  1. Zamocuj wałek przy pomocy innowacyjnego ramienia i narzędzi mocujących
  2. Naciśnij START – pomiar rozpoczyna się natychmiast
  3. System skanuje całą geometrię wałka
  4. Automatyczna analiza i dokumentacja wyników

Proces pomiarowy został uproszczony do minimum, co skraca czas cyklu i ułatwia pracę operatora.

Analiza 3D – dokładność i szybkość

  • Kamera matrycowa WMX skanuje cały obiekt w czasie jednej rotacji
  • Brak interpolacji – dane rzeczywiste z każdego punktu powierzchni
  • Natychmiastowa detekcja odchyleń kształtu – eliminacja błędów i reklamacji

Analiza 3D zapewnia pełną kontrolę nad kształtem detali i zwiększa niezawodność produkcji.

Dane techniczne – modele dostępne

Model

 Długość detalu Średnica max. Waga detalu (z uchwytem) Błąd długości (EUX)

Błąd średnicy (EUY)

WMX 300 / 40

 do 300 mm do 40 mm do 10 kg 3,0 + L/200 µm

1,4 + L/200 µm
WMX 600 / 40 do 600 mm do 40 mm do 10 kg 3,0 + L/200 µm

1,4 + L/200 µm



Rozszerzenia i konfiguracja pod zadanie

  • Zintegrowana oś obrotowa z uchwytem MK2 i opcjonalnymi narzędziami mocującymi
  • Możliwość montażu na stanowiskach automatycznych
  • Gotowość do integracji z robotami i systemami automatyki
  • Opcja programowania zmiennych geometrii detali (np. różne długości, średnice, wersje wykonania)

Konfiguracja WMX jest elastyczna i dostosowana do różnych typów produkcji seryjnej.

Dlaczego warto wybrać serię WMX?

  • Najszybszy optyczny system pomiaru wałków na rynku
  • Precyzyjna analiza kształtu 3D bez potrzeby wielokrotnych skanów
  • Pełna dokumentacja gotowa od razu po pomiarze
  • Minimalny czas cyklu – idealny do kontroli w toku produkcji
  • Prosta obsługa i minimalne wymagania szkoleniowe

Seria WMX łączy szybkość, precyzję i łatwość obsługi, zapewniając niezawodną kontrolę jakości w produkcji.

Po więcej szczegółów zapraszamy na stronę PIK Instruments.
